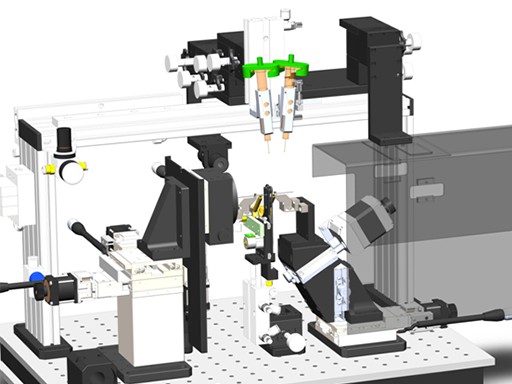

我司自主開發的全自動WDM耦光系統分為透射WDM耦光系統和反射WDM耦光系統， 可滿足國內市場的標準三端口WDM器件和六端口WDM器件的全自動化生產，系統包含自動點膠功能和8度角自動調平功能，并可根據客戶要求集成100G光譜掃描功能。該WDM耦光系統的集成化程度高，采用我司自主知識產權的高精度亞微米傳感器保證空間定位的精度，獨特而巧妙的點膠設計，可高效滿足客戶各類定制化的點膠要求。系統可一鍵操作，大大降低了產線對熟練技術工人的依賴，相比于傳統人工生產，系統可大幅度提高勞動效率，并保證了產成品的一致性。
• 適用于三端口或六端口WDM批量化生產
• 透射、反射模式可選
• 找光時間低于15秒
• 高精密電控位移臺
• 6軸智能控制器
• DSP+FPGA嵌入式算法
• 自動8度角調平
• 嵌入式USB高速光功率計
• 高分辨率CCD相機
• 強大的數據處理能力
• 位置傳感器保證空間定位精度
• 用戶友好軟件界面
• 設計緊湊、性價比高
|
型號 |
SWAC-601T / SWAC-401R |
|
找光周期 |
<15s |
|
行程 (X,Y) |
15mm |
|
行程 (Z) |
25mm |
|
行程 (Θx, Θy) |
10° |
|
直線位移臺精度 |
0.1μm |
|
旋轉位移臺精度 |
0.0001 º |
|
自動8度角調平 |
支持 |
|
兼容功能 |
條形碼輸入, 數據存儲 |
