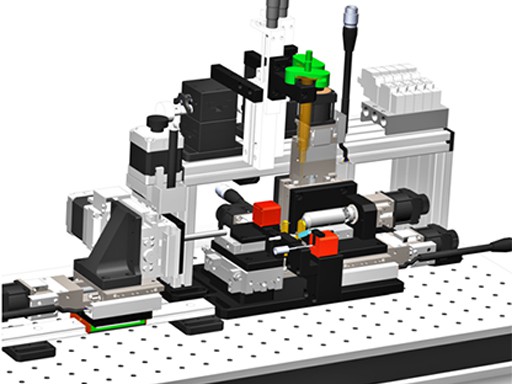

我司自主開發的全自動Collimator耦光系統可滿足國內市場的各類標準Collimator器件全自動化生產，如單纖、雙纖和四纖Collimator。系統包含自動點膠功能和8度角自動調平功能，并可根據客戶要求集成自動測試功能。從套玻璃管開始到耦光、點膠和測試完成，系統總工作時間不超過90秒。該Collimator耦光系統的集成化程度高，采用我司自主知識產權的高精度亞微米傳感器保證空間定位的精度和專利激光準直儀（ZL 2019 2 0728777.8）保證快速8度角測量，系統利用圖像識別算法快速進行8度角調平，極大提高了工作效率。系統可一鍵操作，大大降低了產線對熟練技術工人的依賴，相比于傳統人工生產，系統可大幅度提高勞動效率，并保證了產成品的一致性。
• 適用于Collimator批量化生產
• 兼容單纖、雙纖、四纖Collimator自動化耦光
• 自動完成套管、耦光、點膠和測試
• 總時間低于90秒（從前道套管至測試完成）
• 高精密電控位移臺
• 7軸智能控制器
• 激光準直儀保證快速8度角測量
• 圖像識別算法快速8度角調平
• 嵌入式USB高速光功率計
• 高分辨率CCD相機
• 強大的數據處理能力
• 位置傳感器保證空間定位精度
• 用戶友好軟件界面
• 設計緊湊、性價比高
|
型號 |
SACA7000 |
|
總工作時間 |
<90s |
|
行程 (X,Y) |
15mm |
|
行程 (Z) |
25mm |
|
行程 (Θx, Θy) |
10° |
|
直線位移臺精度 |
0.1μm |
|
旋轉位移臺精度 |
0.0001 º |
|
自動8度角調平 |
支持 |
|
兼容功能 |
條形碼輸入, 數據存儲 |
